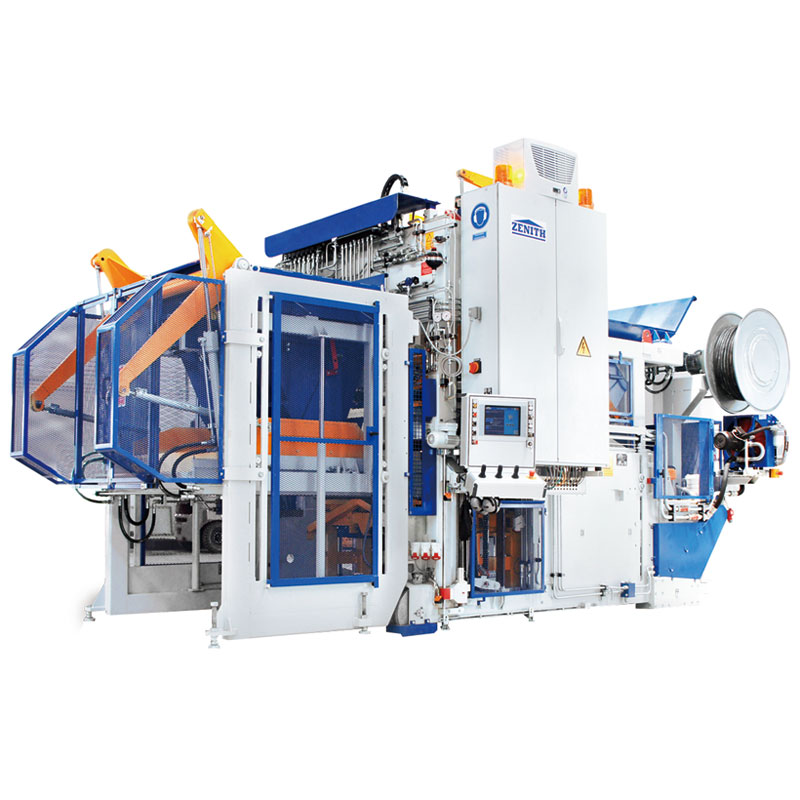

Máquina de bloques sen palets Zenith 940SC

Como fabricante profesional, gustaríanos ofrecerlle a máquina de bloques sen palets Zenith 940SC. A versátil 940sc ofrece a máis ampla gama de posibilidades de produción de todas as máquinas de bloques de formigón e bloques de pavimentación do mercado global. Pódese usar como unha máquina universal, así como unha máquina dedicada para produtos non estándar e pódese usar para completar unha planta dun só pallet para producir produtos de nicho. Esta máquina está construída cos máis altos requisitos de calidade e produce unidades seccionais de moi baixo custo, como bloques de pavimentación con mestura de paramento ou bloques ocos, etc.

Principais características da tecnoloxía

1）O panel táctil autoexplicativo e dirixido por menús fai que o funcionamento da máquina sexa moi sinxelo. Os parámetros de produción para diferentes tipos de moldes e programas de produción introdúcense e gárdanse usando as máscaras de menú ben organizadas. Utilízase un SPS Siemens rápido para o procesamento de sinal interno.

2) Sistema hidráulico de alta eficiencia. A enerxía hidráulica usa alta presión de dous circuítos; Sistema hidráulico con dúas bombas de pistón Milti-Star. Utiliza a tecnoloxía hidráulica proporcional para axustar a velocidade e traballar segundo os diferentes produtos producidos. os movementos hidráulicos pódense conducir de forma simultánea e independente con diferentes velocidades e presións e todos os datos pódense configurar na pantalla táctil. Toda a información como tempo, cálculo, opción, velocidade hidráulica e presión pódese configurar a través da pantalla táctil.

3) Sistema de vibración de alta eficiencia. A mesa de vibración está deseñada para ter catro niveis de produción diferentes; A parte superior da mesa de vibración é de dúas partes para conseguir unha transmisión de potencia uniforme e unha compactación óptima; Placa de desgaste substituíble para a protección das partes superiores da mesa de vibración: A mesa de vibración para a aceptación de dous vibradores para acadar unha forza centrífuga máxima de 80 kN; para producir bloques de 50 cm de alto, o marco do molde está equipado con vibradores. (Pode estar equipado con 2, 4, 6. 8 vibradores segundo a altura do bloque), os motores de vibración usan servomotores.

4) Sistema de alimentación agregada. Alimentador con accionamento hidráulico; pode axustar a caixa de alimentación sobre un carril de alta precisión de torque intercambiable segundo diferentes moldes, diámetro da roda guía do alimentador Ø 80 mm； Raspador xiratorio accionado hidráulicamente (de tres partes) para a limpeza adecuada da superficie do molde; A reixa de distribución accionada hidráulicamente está levando a unha distribución uniforme do formigón no molde; Cepillo de limpeza axustable en altura, unido á parede frontal do caixón de alimentación para a limpeza das zapatas de cabezal de manipulación...

Datos técnicos

Tolva de material base	1.200 l
Caixa de alimentación de material base	2.000 l
Tolva de pigmento	800 L
Caixa de alimentación de pigmentos	2.000 l
Altura máxima de alimentación do cargador	2.800 mm
Tamaño de formación
Longitud máxima de conformación	1240 mm
Ancho máximo de formación (producindo na mesa de vibración)	1.000 mm
Ancho máximo de formación (producindo no chan)	1.240 mm
Altura do produto
Produción multicapa
Altura mínima do produto (produción no pallet)	50 mm
Máx. altura do produto	250 mm
Altura máxima de apilamiento Altura de palet dun produto dunha capa)	640 mm
Baixo nivel de produción en palet
Altura máxima do produto	600 mm
Produción de baixo nivel no chan
Altura máxima do produto	650 mm
Produción no chan
Máx. altura do produto	1.000 mm
Altura mínima do produto	250 mm
Peso da máquina
Sen dispositivo de moldes e pigmentos	11,7 T
Dispositivo de pigmento	1,7 T
Tamaño da máquina
Lonxitude total (sen dispositivo de pigmento)	4.400 mm
Lonxitude total (con dispositivo de pigmento)	6.380 mm
Máx. altura total	3.700 mm
Altura total mínima (altura de transporte)	3.240 mm
Ancho total (incluído o panel de control)	2.540 mm
Sistema de vibración
Máx. forza excitante da fábula da vibración	80 KN
Min. forza de emisión da vibración superior	40 KN
Consumo de enerxía
Baseado no número máximo de mesas vibrantes	42 kW

Capacidade de produción

Tipo de bloque	Dimensión (mm)	Imaxes	aty/Ciclo	Tempo de ciclo	Capacidade de produción (por 8 hs)
Bloque oco	400*200*200		12	anos 40	8.640 unidades
Pavimentador rectangular	200*100*60		54	38 segundos	817 m2
Pavimentador rectangular (sen facemix)	200*100*60		54	36 segundos	864 m2
Pavimentadoras UNI	225*112,5*60-80		40	38 segundos	757 m2
Curstone	150*1000*300		4	46 segundos	2.504 pzas
