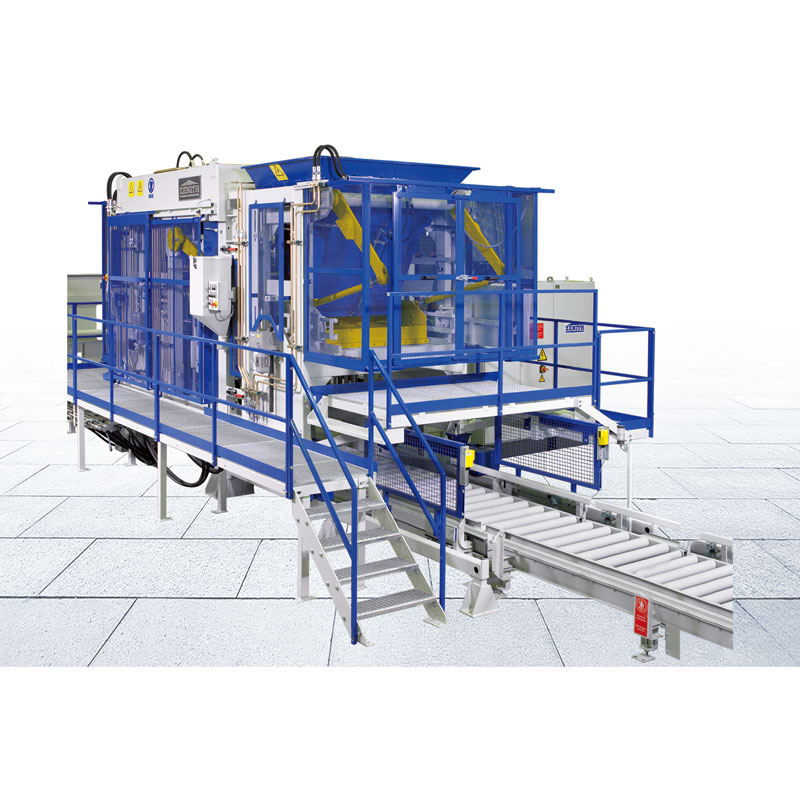

Máquina de bloques de pavimentadora Zenith 844SC

Como fabricante profesional, queremos proporcionarlle unha máquina de bloque de pavimentación de Zenith 844SC. A máquina de bloqueo de pavimentación Zenith 844SC é unha máquina de alta capacidade deseñada para a produción eficiente de bloques de pavimento. Está equipado con tecnoloxía avanzada e características para garantir unha produción de alta calidade e a máxima produtividade.

Principais características da tecnoloxía

1) Operación intelixente: este equipo adopta un sistema interactivo intelixente PLC, que está controlado por unha pantalla táctil de 15 polgadas e PLC, para operar de xeito automático, de forma automática ou manual. A interface de funcionamento visual e amigable está equipada cun dispositivo de entrada e saída de datos.

2) Cinta transportadora de cerca: esta máquina de bloque de pavimentación de Zenith 844SC usa a cinta transportadora de rolamento, con movemento preciso, unidade suave, rendemento estable, baixo ruído, baixa taxa de fracaso, vida útil longa, etc. proporcionar a maior protección de seguridade posible para os operadores.

3) Cambio de moldes rápido: a través deste sistema, a máquina establece unha serie de criterio de coeficiente de moldes. Este sistema ten funcións de bloqueo mecánico rápido, dispositivo de cambio de man de manipulación rápida e altura electrónica regulada do dispositivo de alimentación, asegurando que varios moldes poden ser substituídos a velocidade máis rápida.

4) Táboa de vibración axustable: pódese axustar a altura da táboa de vibracións para satisfacer a esixencia de producir produtos diversificados. O equipamento estándar pode fabricar produtos cunha altura de 50-500 mm. Tamén podemos producir produtos con altura especial usando moldes especiais seguindo as demandas dos clientes.

5) Alimentación precisa: o alimentador está composto por silo, táboa de taboleiro de guía, alimentación e eixe de palanca. Pódese axustar a altura da táboa de taboleiros anti-Twist Guide e o carril de diapositivas pode posicionarse e moverse

precisamente. O eixe da panca e o coche de alimentación ambilateral da tracción da varilla son impulsados ​​pola presión hidráulica, e a biela é axustable, o que garante o movemento horizontal do coche de alimentación.

Datos técnicos
1) Bloquear especificacións e altura do produto

Máximo	500 mm
Mínimo	50 mm
Máx. altura da pila de ladrillos	640 mm
Área de produción máx	1.240 * 10.000 mm
Tamaño do palé (estándar)	1.270 * 1.050 * 125 mm
Volume de Hopper de material base	Uns 2100 L

2) Parámetros da máquina

Peso da máquina
Con dispositivo de pigmentos	Sobre 14T
Con transportador, plataforma operativa, estación hidráulica, almacén de palés, etc	Sobre 9T
Tamaño da máquina
Lonxitude total máxima	6200 mm
Altura total máx	3000 mm
Máx. ancho total	2470 mm
Parámetros técnicos da máquina/consumo de enerxía
Sistema vibratorio	2 partes
Mesa vibratoria	Máx. 80 KN
Vibración superior	Máx. 35 KN
Sistema hidráulico: bucle composto
Caudal total	83L J mín
Presión de funcionamento	18 MPa
Consumo de enerxía
Potencia máxima	50 kW
Sistema de control	SIEMENS S7-300(CPU315)

Disposición da máquina Zenith 844

Capacidade de produción

Tipo de bloque	Dimensión (mm)	Imaxes	Cant./ciclo	Tempo de ciclo	Capacidade de produción (por 8 hs)
Pavimentador rectangular	200*100*60		54	28 segundos	1.092 m2
Pavimentador rectangular (sen facemix)	200*100*60		54	25 segundos	1.248 m2
Pavimentadoras UNI	225*1125*60-80		40	28 segundos	1.040 m2
Curstone	150*1000*300		4	46 segundos	2.496 pzas
