Principais características da tecnoloxía

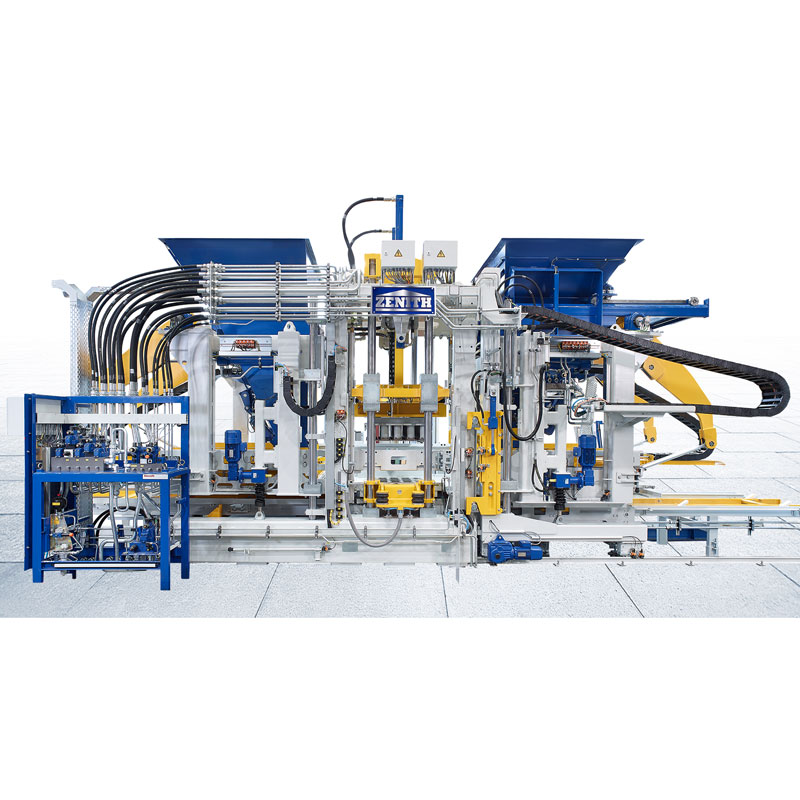

1) Podes estar seguro de comprar a máquina de fabricación de bloques de palés único Zenith 1500 na nosa fábrica. O sistema de compactación servo de alta calidade chamado Ultra-Dynamic representa unha compactación moi alta e unha dinámica extrema. Polo tanto, garante unha produción rápida e eficiente de produtos de alta calidade. Especialmente para produtos con gran volume e tamén para produtos premium, que se producen con vibración previa e intermedia, este sistema de vibración ofrece moitas vantaxes. O sistema funciona sen baño de aceite soportando unha produción ecolóxica e de baixo mantemento.
2) O uso de parafusos para a mesa de vibración, a viga transversal do motor e as pezas laterais do marco é unha característica especial desta máquina de fabricación de bloques de palés único Zenith 1500. É único no mercado xa que se adapta ás condicións de produción do cliente. A construción parafusada tamén proporciona conexións resistentes e unha excelente estabilidade.

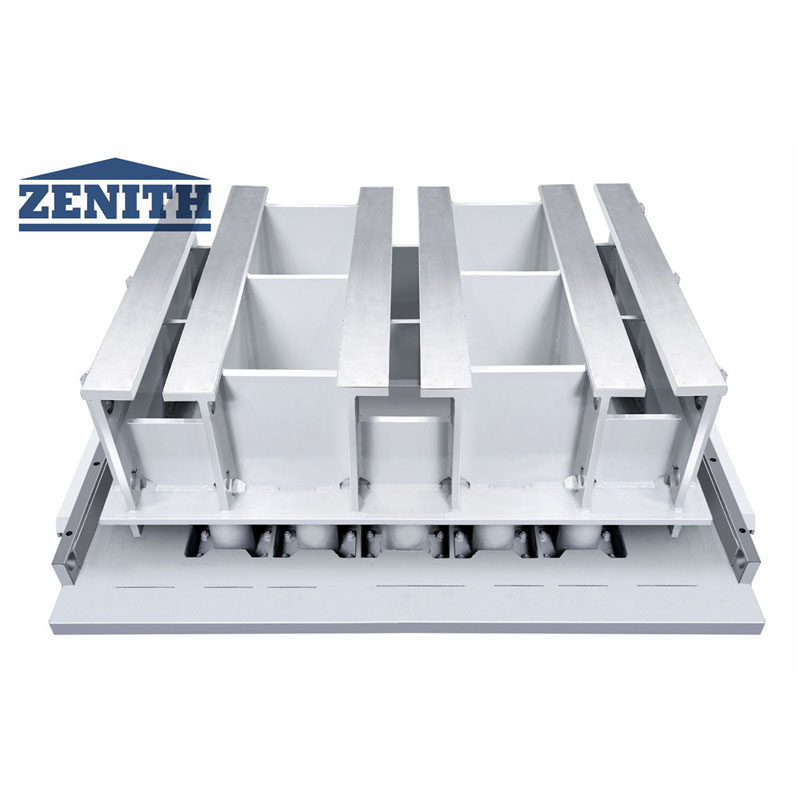

3) O dispositivo de suxeición do molde pneumático proporciona un fácil cambio de molde. O molde colócase sen máis fixacións, por exemplo. parafusos no soporte do molde. Fíxase mediante as pancas de suxeición accionadas pneumáticamente. Os resultados de vibración óptimos e unha vida útil máis longa do molde conséguense grazas aos axustes individuais da vibración previa e principal. O dispositivo de suxeición do molde agora pódese adaptar aos sistemas de suxeición de moldes doutros fabricantes de máquinas e moldes.
4) Desenvolveuse unha nova travesía para a máquina de fabricación de bloques de palés únicos Zenith 1500 que permite retirar as columnas individualmente do lado. Esta nova función aforra moito tempo durante os traballos de mantemento e o cambio pódese realizar de forma moito máis segura e con menos esforzo. Toda a xeometría deste conxunto, incluídas as columnas, é idéntica á máquina anterior ZENITH 1500. É posible adaptar esta nova travesía ás máquinas existentes.

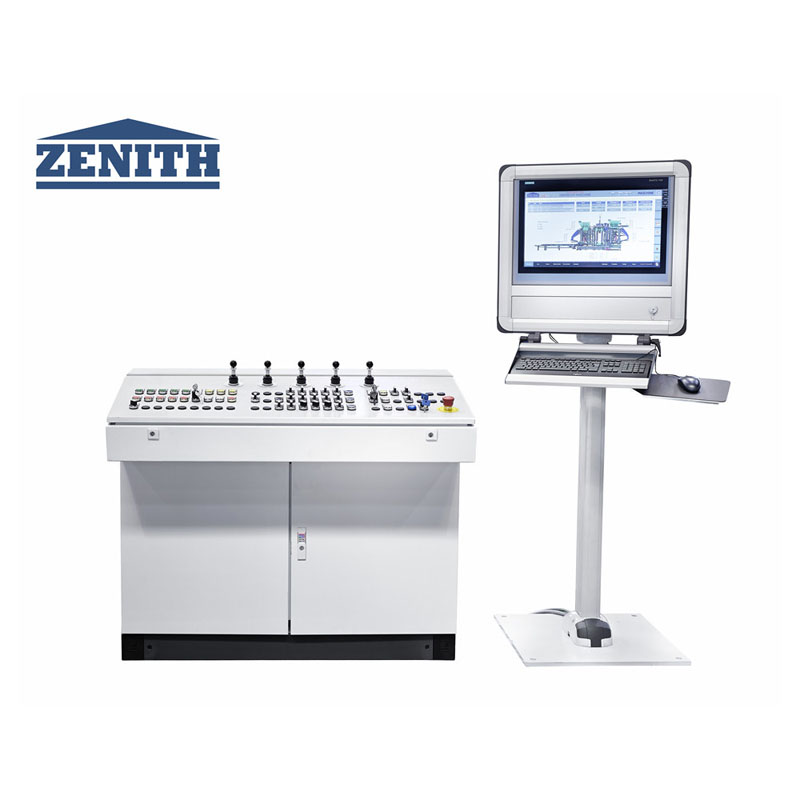

5) 5) O concepto autoexplicativo e de visualización intuitiva garante un fácil aprendizaxe do funcionamento da máquina. Un novo deseño de diagnóstico axuda aos operadores a escoller os mellores axustes. Xa non é necesario resolver problemas que consumen moito tempo e os tempos de inactividade da produción redúcense ao mínimo. Usando a tecnoloxía de base de datos máis recente, toda a información pódese rexistrar, avaliar e almacenar. Estes datos están dispoñibles en calquera lugar grazas á completa rede de plantas.
Datos técnicos
A configuración básica da máquina de fabricación de bloques únicos zenith 1500 | |
Máx. tamaño do taboleiro | 1.400 mm x 1.200 mm x 14 mm |
Zona de moldura | Segundo o deseño do molde |
Tamaño do produto | 50 mm-500 mm |
Parámetros técnicos do coche automático fillo | |
Máx. capacidade de carga | 15 kg |
Máx. capacidade de carga por bastidor de inserción | Como deseño |
Capacidade de carga máxima cada dúas capas de bastidor de inserción | Como deseño |
Ancho interior do soporte de soporte | 1.060 mm |
Capas de rack de inserción | Deseñado como o esquema |
Distancia do bastidor de inserción | Como deseño |
Poder condutor do coche nai | POZO 11KW |
Altura do produto | |
Máx. altura | 500 mm |
Min. altura | 30 mm |
Altura de apilado | |
Máx. Altura de apilado (incluído o palé) | 1.800 mm |
Máx. Área de produción (baixo a produción de tamaño estándar) | 1.350 * 1.050 mm |
Tamaño do palé (estándar) | 1.400*1.100 mm |
Espesor de chapa de aceiro | 14 mm |
Volume do silo de material base | |
Excluíndo pigmentos silo | 1.500 l |
Altura da máquina | |
Dispositivo de pigmentos excluídos | 35T |
Transportador de palés | 1,6 T |
Dispositivo hidráulico | 3.2T |
Tamaño da máquina | |
Máx. lonxitude total | 8.250 mm |
Máx. altura total | 4.650 mm |
Máx. ancho total | 3.150 mm |
Parámetros técnicos da máquina/consumo de enerxía | |
Sistema de vibración | Sistema de servo vibración |
Mesa vibratoria | Máximo: 175 KN, 60 HZ |
Vibración superior | Máximo: 32 KN |

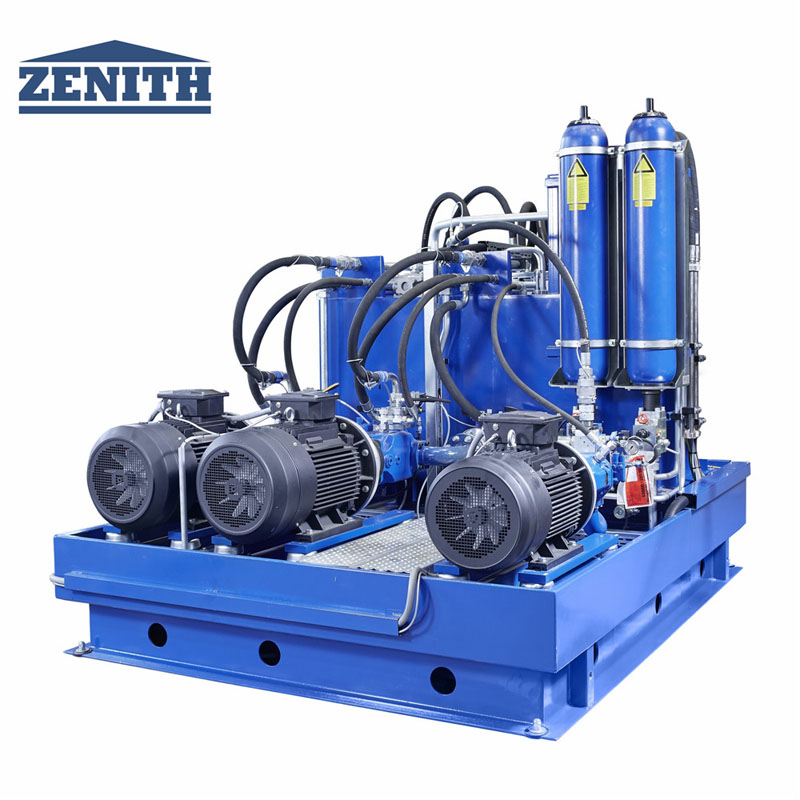

Presión hidráulica | |
Caudal total | 540 l/min |
Presión de funcionamento | 180 bar |
Máx. poder | 140 KW |

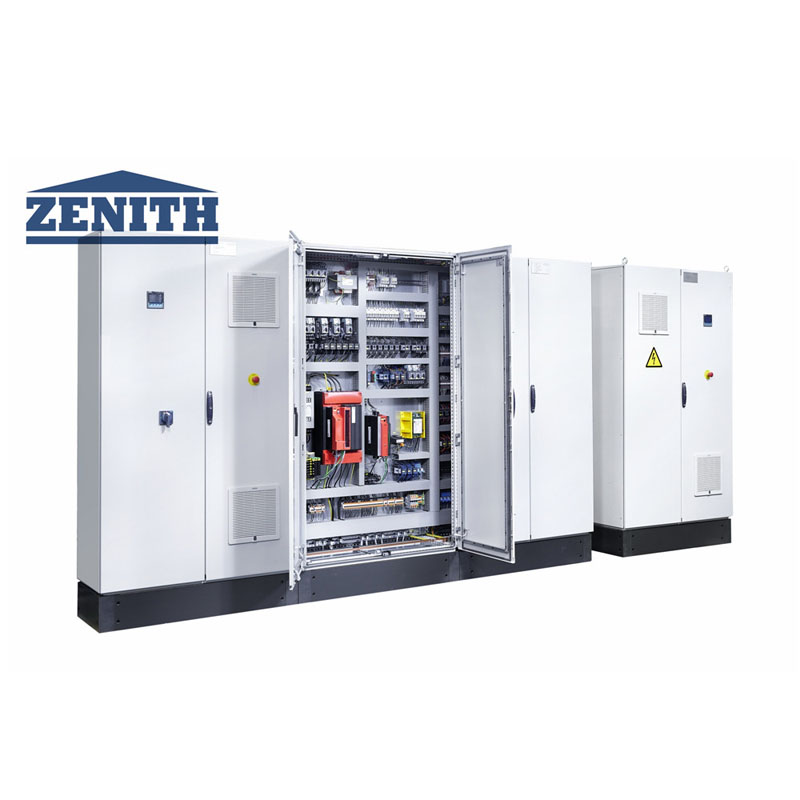

Sistema de control | Siemens S7-1500, consola de pantalla táctil |
Capacidade de produción
Tipo de bloque | Dimensión (mm) | Imaxes | Cant./ciclo | Tempo de ciclo | Capacidade de produción (por 8 hs) |
Bloque oco | 400*200*200 | 15 | 15 segundos | 28.800 unidades | |
Pavimentador rectangular | 200*100*30 | 60 | 14 segundos | 2.419 m2 | |
Pavimentador rectangular (sen facemix) | 200*100*80 | 60 | 115 | 3.110 m2 | |
Curstone | 150*1000*300 | 6 | anos 20 | 8.640 unidades |
